聚合物混凝土快速修補(bǔ)料-30S：穩(wěn)固橋梁伸縮縫，守護(hù)道路暢行無憂

一、引言

橋梁作為交通網(wǎng)絡(luò)的關(guān)鍵節(jié)點(diǎn)，其安全穩(wěn)定運(yùn)行直接關(guān)系到人們的出行安全與區(qū)域的交通順暢。而橋梁伸縮縫作為橋梁結(jié)構(gòu)的重要部件，對于調(diào)節(jié)橋梁因溫度變化、車輛荷載等因素產(chǎn)生的伸縮變形起著關(guān)鍵作用 。

近期，天津市北辰區(qū)鐵東路（普東新苑）橋梁伸縮縫出現(xiàn)病害隱患。為保障橋梁安全和交通正常運(yùn)行，上周末，佰思特團(tuán)隊(duì)迅速行動，在詳細(xì)勘查現(xiàn)場后，采用聚合物混凝土快速修補(bǔ)料-30S開展搶修工作。整個搶修過程高效有序，最終成功修復(fù)伸縮縫，使橋梁恢復(fù)正常使用，交通秩序也得以快速恢復(fù)。此次搶修不僅及時解決了當(dāng)前的交通難題，更為日后處理類似橋梁伸縮縫病害提供了極具價(jià)值的實(shí)踐經(jīng)驗(yàn)。

二、橋梁伸縮縫常見病害及原因

（一）病害類型

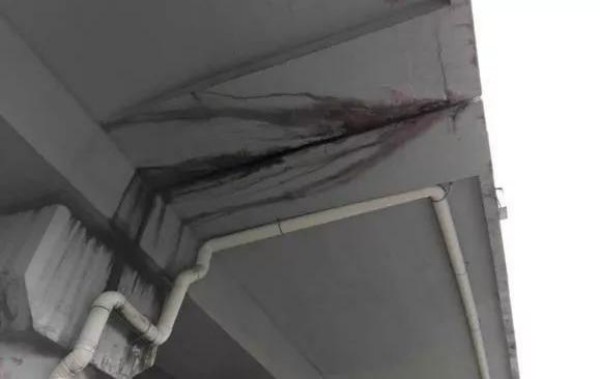

1、伸縮縫滲水：橋梁伸縮縫出現(xiàn)滲水現(xiàn)象，很大程度上是因?yàn)橄鹉z密封條老化、破裂或脫落。在橋梁運(yùn)營期間，車輛持續(xù)對橋梁施加荷載沖擊，使橋梁產(chǎn)生振動或其他應(yīng)變，橡膠密封條也會受力。再加上自然環(huán)境的影響，如陽光暴曬、雨水侵蝕、溫度變化等，橡膠密封條更易發(fā)生病變，從而導(dǎo)致伸縮縫滲水。滲水問題不僅會影響伸縮縫的正常使用，還可能對橋梁結(jié)構(gòu)造成腐蝕，降低橋梁的耐久性。

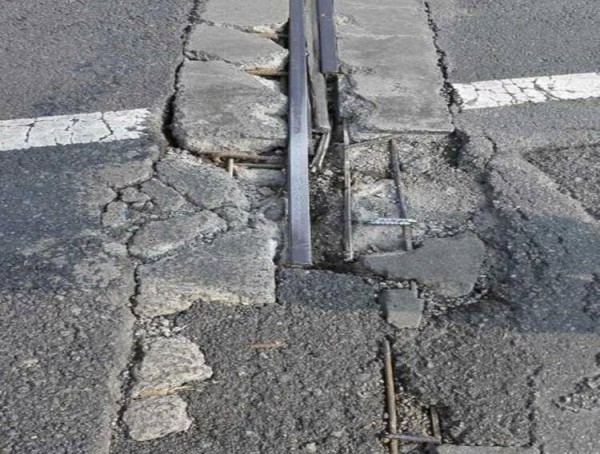

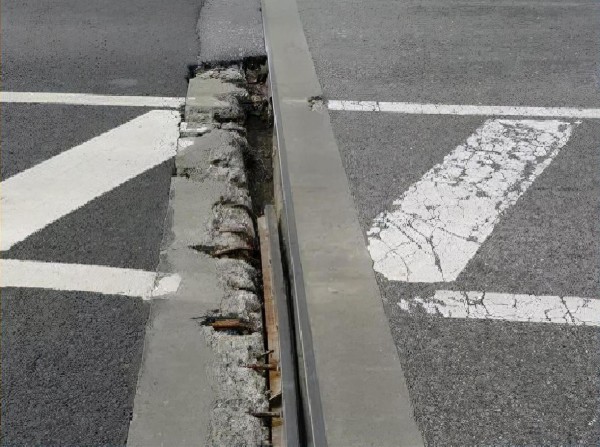

2、伸縮縫混凝土帶啃邊：從伸縮縫結(jié)構(gòu)來看，由于所使用的瀝青材料和水泥混凝土材料存在較大差異，在接縫位置容易產(chǎn)生裂縫。車輛反復(fù)碾壓這些裂縫，就會逐漸出現(xiàn)啃邊問題，進(jìn)而破壞伸縮縫裝置�？羞厱�使伸縮縫周邊的混凝土結(jié)構(gòu)受損，影響橋梁的整體穩(wěn)定性和行車舒適性。

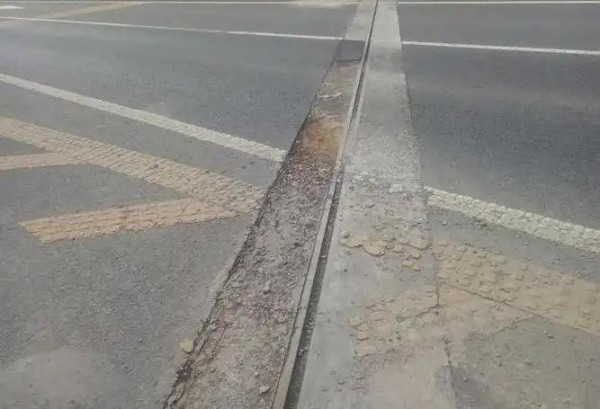

3、伸縮縫混凝土帶裂縫：在混凝土澆筑及鋪裝作業(yè)時，如果碾壓力度不足，混凝土帶就容易出現(xiàn)脫落和開裂的情況，無法達(dá)到工程設(shè)計(jì)的強(qiáng)度標(biāo)準(zhǔn)。投入使用后，難以承受車輛的反復(fù)荷載碾壓，時間一長，伸縮縫處的混凝土帶就會開裂。若不及時修補(bǔ)，裂縫范圍會逐漸擴(kuò)大，導(dǎo)致周圍的混凝土也開始崩壞、開裂，嚴(yán)重影響橋梁伸縮縫的結(jié)構(gòu)安全。

4、凍融循環(huán)病害：在冬季，橋梁伸縮縫部位受凍融循環(huán)影響，如果不能及時采取養(yǎng)護(hù)措施，就極易產(chǎn)生表層疏松脫落、深層凍脹破壞和凍融裂縫等病害。這些病害會嚴(yán)重影響橋體質(zhì)量，降低橋梁的使用壽命，對交通安全構(gòu)成潛在威脅。

（二）病害成因

1、材料因素：橡膠密封條、瀝青材料和水泥混凝土材料的性能和質(zhì)量，對伸縮縫的病害有著直接影響。橡膠密封條質(zhì)量不佳，在環(huán)境和外力作用下更容易老化損壞；瀝青與水泥混凝土材料的差異，增加了接縫處裂縫產(chǎn)生的風(fēng)險(xiǎn)。

2、車輛荷載：持續(xù)增加的交通流量和重型車輛的頻繁通行，使伸縮縫承受巨大的壓力、沖擊力和反復(fù)荷載。這不僅加速了橡膠密封條的損壞，還使得混凝土結(jié)構(gòu)在反復(fù)作用下更容易出現(xiàn)裂縫、啃邊等病害。

3、自然環(huán)境：陽光、雨水、溫度變化以及冬季的凍融循環(huán)等自然因素，對伸縮縫的材料和結(jié)構(gòu)產(chǎn)生侵蝕、老化和破壞作用。高溫、低溫交替使材料熱脹冷縮，雨水的長期浸泡和侵蝕降低材料強(qiáng)度，凍融循環(huán)則直接導(dǎo)致混凝土結(jié)構(gòu)的損壞。

4、施工因素：混凝土澆筑和鋪裝過程中，碾壓力度不足、施工工藝不規(guī)范等問題，會導(dǎo)致混凝土強(qiáng)度不達(dá)標(biāo)，結(jié)構(gòu)不牢固，為后期病害的產(chǎn)生埋下隱患。

5、養(yǎng)護(hù)管理：缺乏有效的養(yǎng)護(hù)管理，如未及時更換老化的橡膠密封條、未對裂縫進(jìn)行修補(bǔ)、未在冬季采取防護(hù)措施等，會使病害逐漸發(fā)展和惡化，嚴(yán)重影響橋梁伸縮縫的性能和使用壽命。

三、聚合物混凝土快速修補(bǔ)料-30S 材料介紹

       我公司自主研發(fā)的聚合物混凝土快速修補(bǔ)料-30S，是一種新型橋梁、機(jī)場道面、道路等快速搶修的材料，該材料已獲得國家發(fā)明專利，專利號：第3387501號。它是由特種水泥、進(jìn)口膠粉、特種添加劑及促進(jìn)劑、高強(qiáng)纖維及精選骨料組成。此項(xiàng)技術(shù)已應(yīng)用到全國200多家軍民航機(jī)場，積累了大量的應(yīng)用案例。 搶修后90分鐘可開放交通，2小時后抗壓強(qiáng)度達(dá)到35Mpa，抗折強(qiáng)度5Mpa，后期抗壓強(qiáng)度可達(dá)60Mpa以上，真正做到高效快速、穩(wěn)定可靠。

產(chǎn)品特性：

1、早期強(qiáng)度高、后期強(qiáng)度不倒縮，抗折能力強(qiáng)；

2、不收縮、無膨脹，與原有混凝土構(gòu)件粘結(jié)能力強(qiáng)；

3、優(yōu)異的耐久性和抗疲勞荷載能力；

4、可在環(huán)境溫度5℃以上正常施工，且90分鐘達(dá)到開放交通的要求；

5、適宜的操作時間，高流動性，自密實(shí)，施工方便；

6、超強(qiáng)的抗壓和粘接強(qiáng)度能力，對病害部位及時修補(bǔ)而無需長時間封閉交通。

四、聚合物混凝土快速修補(bǔ)料-30S（橋梁伸縮縫）施工步驟

1、確定施工范圍：使用蠟筆等工具在需要修復(fù)的橋梁伸縮縫周邊劃出清晰邊線，明確施工范圍，方便后續(xù)精準(zhǔn)操作。

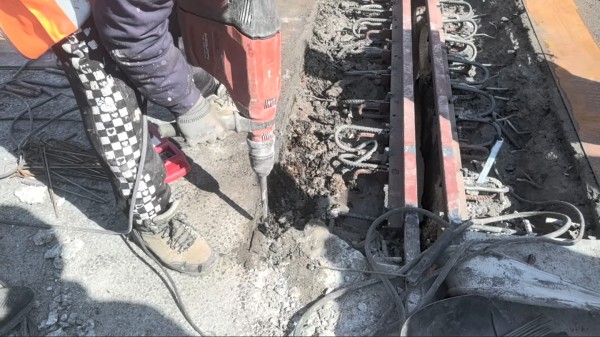

2、切割與剔鑿：按照已確定的修復(fù)邊線范圍，使用專業(yè)切割設(shè)備進(jìn)行切割，隨后仔細(xì)剔鑿破損混凝土。將破損混凝土全部清理干凈，同時去除浮漿（表面松散層）、剝離劑（脫模殘留物）、雜質(zhì)，以及混凝土面溝槽、龜裂處的雜物。

3、濕潤基層：在倒料前，用水將清理好的基層表面充分潤濕，以增強(qiáng)新老材料之間的粘結(jié)力，但要避免明水。

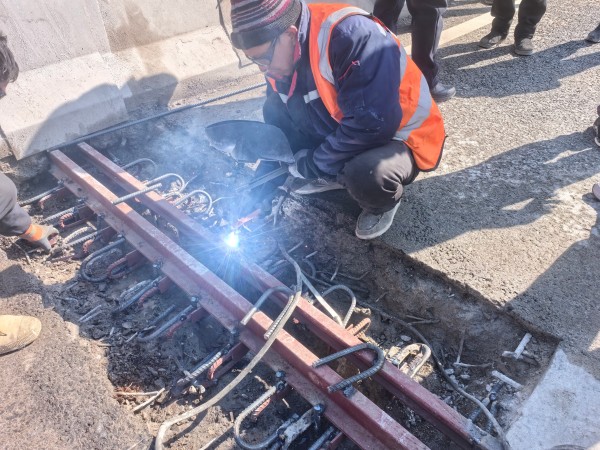

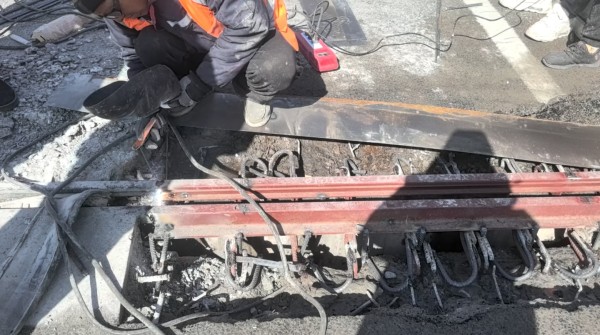

4、鋼筋處理（若有必要）：若伸縮縫處鋼筋存在損壞、移位等狀況，需進(jìn)行焊筋操作。將鋼筋復(fù)位并牢固焊接，保證鋼筋結(jié)構(gòu)穩(wěn)固，為后續(xù)施工提供堅(jiān)實(shí)支撐。

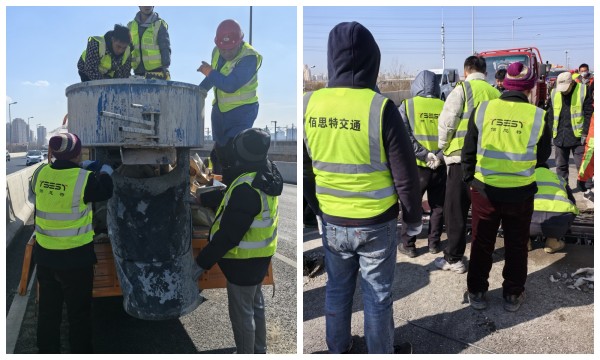

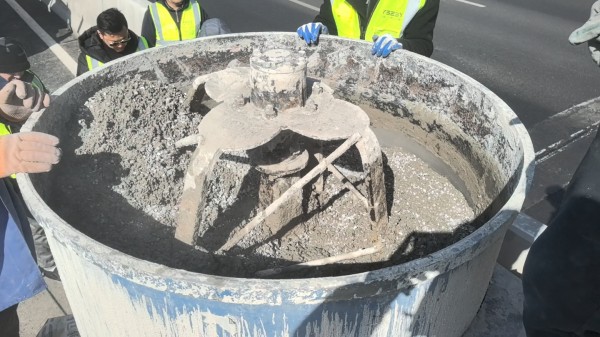

5、材料攪拌：嚴(yán)格按照 1:0.6:0.16 的配比，將聚合物混凝土快速修補(bǔ)料-30S、石子和水倒入攪拌機(jī)內(nèi)，直至攪拌均勻，確�；旌狭暇哂辛己玫牧鲃有院涂伤苄�，無結(jié)塊、干粉等現(xiàn)象。

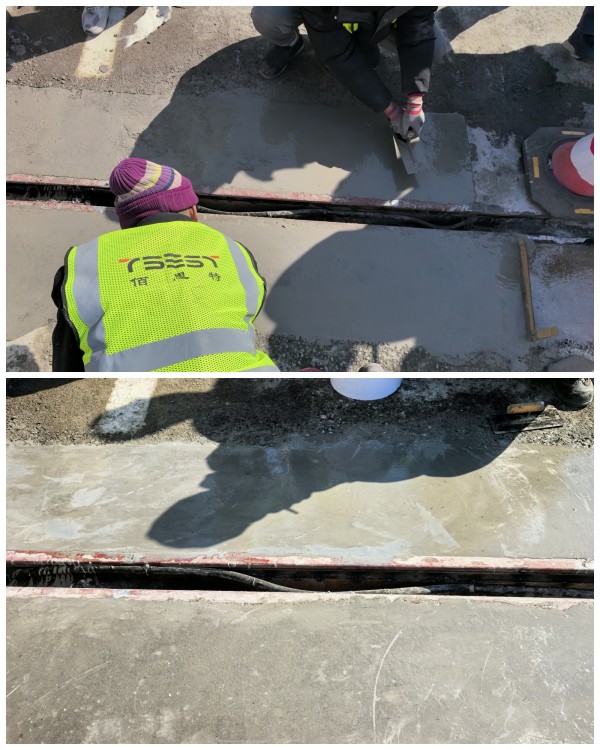

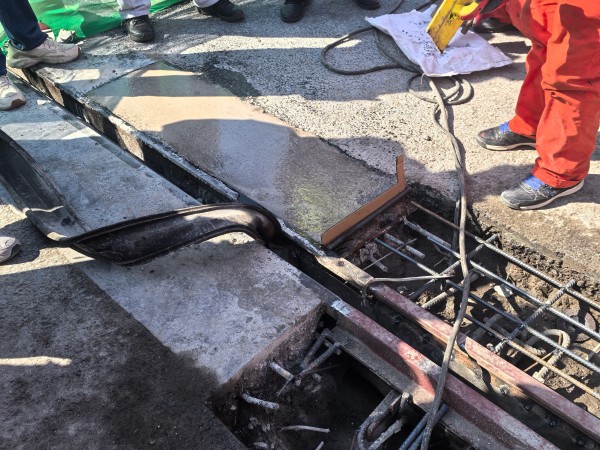

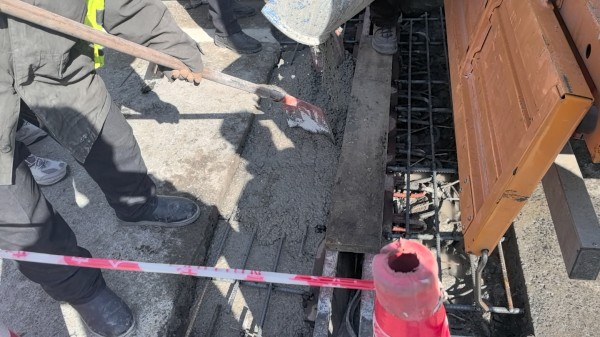

6、澆筑施工：將攪拌好的聚合物混凝土快速修補(bǔ)料-30S混合料迅速倒入伸縮縫內(nèi)，讓材料自然流平，可使用刮板輕輕刮平，確保填充密實(shí)，與伸縮縫兩側(cè)的混凝土表面平齊。

7、養(yǎng)生及交通放行：固化時間一般在30分鐘到90分鐘不等，具體需要根據(jù)現(xiàn)場的溫度情況觀察，整體固化后開放交通投付使用。

五、結(jié)語

橋梁作為交通網(wǎng)絡(luò)的核心樞紐，其安全穩(wěn)定關(guān)乎著區(qū)域交通的順暢與人們的出行安全。日常對橋梁伸縮縫的養(yǎng)護(hù)至關(guān)重要，及時發(fā)現(xiàn)并處理病害是保障橋梁壽命與行車安全的關(guān)鍵。在天津市北辰區(qū)鐵東路（普東新苑）橋梁伸縮縫搶修中，聚合物混凝土快速修補(bǔ)料-30S 憑借其高強(qiáng)度、高粘結(jié)性、快速固化和低收縮率等性能優(yōu)勢，高效完成修復(fù)工作，迅速恢復(fù)交通。未來，應(yīng)積極推廣此類先進(jìn)材料，不斷提升橋梁養(yǎng)護(hù)水 平，為交通事業(yè)的穩(wěn)健發(fā)展筑牢根基 。
